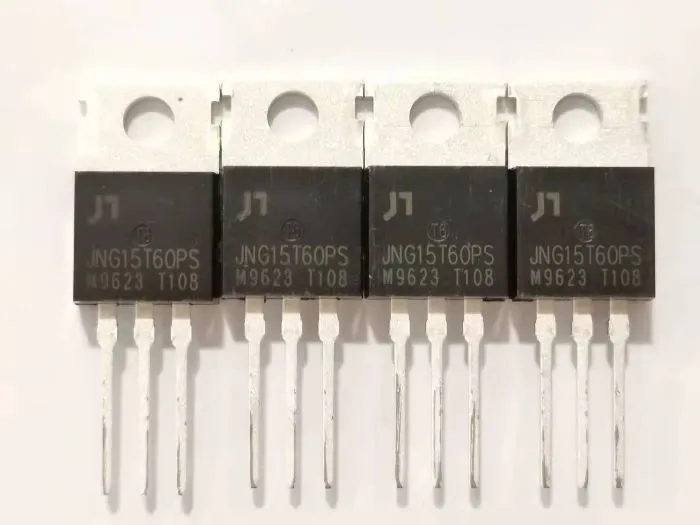

Apakah yang menjejaskan penyejukan Modul IGBT dan bagaimana untuk mengurangkan rintangan haba?
Jika kuasa modul IGBT adalah malar dan rintangan haba antara cengkerang IGBT adalah malar, rintangan haba antara cengkerang IGBT dan hetasink berkaitan dengan bahan dan tahap sentuhan hetasink, tetapi rintangan haba di sini adalah kecil, jadi perubahan bahan dan tahap sentuhan radiator mempunyai sedikit kesan ke atas keseluruhan proses pelesapan haba.

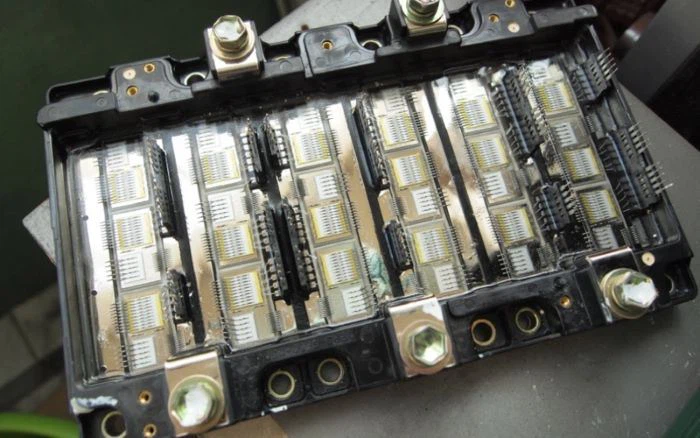

Proses penyejukan modul IGBT adalah seperti berikut: kehilangan kuasa IGBT pada simpang; Suhu pada simpang dihantar ke shell modul IGBT; Penyimpan haba pengaliran haba pada modul IGBT; Haba daripada heatsink dipindahkan ke udara.
Terdapat dua faktor utama yang mempengaruhi pelesapan habanya, satu ialah jumlah kehilangan, satu lagi ialah rintangan haba heatsink. Walau bagaimanapun, disebabkan oleh had kuasa keluaran dan keadaan kerja sebenar, jumlah kehilangan kuasa IGBT tidak boleh diubah, jadi apa yang perlu dipertimbangkan ialah bagaimana untuk menukar rintangan haba dari radiator ke udara atau media lain.
Kenaikan suhu yang dijana oleh kuasa hilang peranti kuasa perlu dikurangkan oleh heatsink haba. Melalui heatsink, kawasan pengaliran haba dan sinaran peranti kuasa boleh ditingkatkan, aliran haba boleh dikembangkan dan proses peralihan pengaliran haba boleh ditampan, dan haba boleh dihantar terus atau melalui medium pengaliran haba ke penyejukan. medium, seperti udara, cecair atau campuran cecair.
Penyejukan udara semula jadi:
Penyejukan udara semulajadi merujuk kepada merealisasikan peranti pemanasan tempatan untuk menghilangkan haba ke persekitaran sekeliling tanpa menggunakan sebarang tenaga tambahan luaran, untuk mencapai tujuan kawalan suhu.
Ia biasanya termasuk pengaliran haba, perolakan dan sinaran. Ia sesuai untuk peranti berkuasa rendah dan komponen dengan keperluan rendah untuk kawalan suhu dan fluks haba rendah pemanasan peranti, serta peranti tertutup atau dipasang padat yang tidak sesuai atau tidak memerlukan teknologi penyejukan lain.

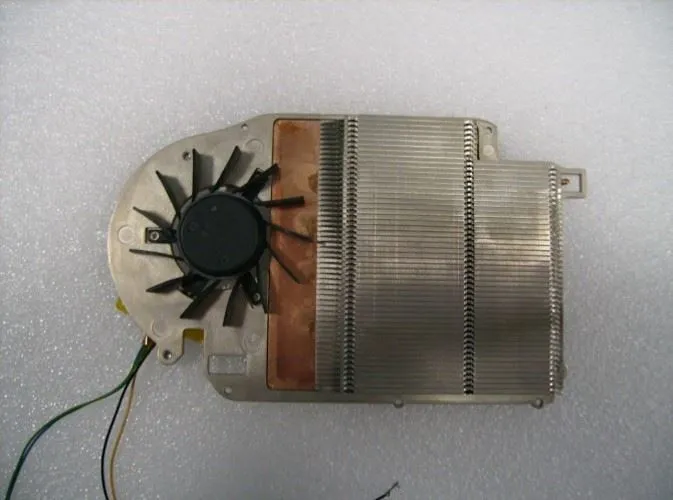

Penyejukan udara paksa:
Penyejukan udara perolakan paksa dicirikan oleh kecekapan pelesapan haba yang tinggi, dan pekali pemindahan habanya adalah 2-5 kali ganda daripada penyejukan sendiri.
Penyejukan udara perolakan paksa dibahagikan kepada dua bahagian: sink haba sirip dan kipas. Fungsi radiator sirip yang bersentuhan langsung dengan sumber haba adalah untuk membawa keluar haba yang dikeluarkan oleh sumber haba, dan kipas digunakan untuk memaksa penyejukan perolakan ke heatsink, untuk memaksa penyejukan udara, yang terutamanya berkaitan dengan bahan, struktur dan sirip radiator. Semakin besar kelajuan angin, semakin kecil rintangan haba radiator, tetapi semakin besar rintangan aliran. Oleh itu, kelajuan angin perlu ditingkatkan dengan sewajarnya untuk mengurangkan rintangan haba. Selepas kelajuan angin melebihi nilai tertentu, kesan peningkatan kelajuan angin pada rintangan haba adalah sangat kecil.
Penyejukan heatsink paip haba:
Paip haba adalah elemen pemindahan haba dengan kekonduksian haba yang tinggi. Ia merealisasikan kesan pemindahan haba yang luar biasa dengan mod pemindahan haba yang unik. Model utiliti mempunyai kelebihan keupayaan pemindahan haba yang kuat, keupayaan penyamaan suhu yang sangat baik, ketumpatan haba berubah-ubah, tiada peralatan tambahan, operasi yang boleh dipercayai, struktur mudah, ringan, tiada penyelenggaraan, bunyi yang rendah dan hayat perkhidmatan yang panjang, tetapi harganya mahal.
Penyejukan cecair:
Berbanding dengan penyejukan udara, penyejukan cecair dengan ketara meningkatkan kekonduksian terma. Penyejukan cecair ialah pilihan yang baik untuk peranti elektronik berkuasa dengan ketumpatan kuasa tinggi. Sistem penyejukan cecair menggunakan pam edaran untuk memastikan bahawa penyejuk beredar di antara sumber haba dan sumber sejuk untuk menukar haba.
Kecekapan pelesapan haba radiator yang disejukkan dengan air adalah sangat tinggi, iaitu bersamaan dengan 100-300 kali pekali pemindahan haba bagi penyejukan semula jadi udara. Menggantikan radiator yang disejukkan udara dengan radiator yang disejukkan air boleh meningkatkan kapasiti peranti.
