Prinsip reka bentuk terma peranti telekom 5G

Berbanding dengan 4G , 5G meningkat sekurang-kurangnya 9 ~ 10 kali ganda. Dalam era rangkaian 5G, tidak kira apa penyelesaian 5G yang tidak dapat dipisahkan daripada peranti komunikasi 5G, dan 5G mempunyai keperluan yang lebih tinggi dan lebih tinggi untuk peranti optik, seperti volum kecil, penyepaduan tinggi, kadar tinggi dan penggunaan kuasa yang rendah. Kadar peranti utama yang biasa digunakan untuk penghantaran ke hadapan, tengah dan belakang 5G ialah peranti optik 25G, 50G, 100G, 200G dan 400G, Antaranya, peranti optik 25G dan 100G adalah peranti komunikasi 5G yang paling banyak digunakan.

Dengan kelajuan yang lebih tinggi dan volum yang lebih kecil, ini adalah trend pembangunan peranti optik yang tidak dapat dielakkan. Pada masa yang sama, ia juga membawa keperluan yang lebih tinggi untuk pengurusan haba dalaman peranti optik. Bagaimana dengan cepat dan berkesan pelesapan haba adalah masalah yang mesti diambil serius.

Mengapa reka bentuk terma diperlukan:

Seperti yang kita sedia maklum, apabila cip fotoelektrik kita berfungsi, ia tidak akan menukar 100 peratus arus yang disuntik kepada optoelektronik keluaran, dan sebahagian daripadanya akan digunakan sebagai kehilangan tenaga dalam bentuk haba. Jika sejumlah besar haba terus terkumpul dan tidak dapat dihapuskan dalam masa, ia akan memberi banyak kesan buruk terhadap prestasi komponen. Secara umumnya, dengan peningkatan suhu, nilai rintangan berkurangan dan hayat perkhidmatan peranti akan dikurangkan, Prestasi lemah, bahan penuaan dan komponen yang rosak; Selain itu, suhu tinggi juga akan menghasilkan tegasan dan ubah bentuk pada bahan, mengurangkan kebolehpercayaan dan kerosakan peranti.

Terdapat tiga cara asas pemindahan haba: pengaliran haba, perolakan haba dan sinaran haba.

Pengaliran haba:

Cip menghilangkan haba melalui sink haba di bahagian bawah, dan peranti optik menghubungi cangkerang untuk pelesapan haba melalui gris silikon pelesapan haba, yang kesemuanya tergolong dalam pengaliran haba.

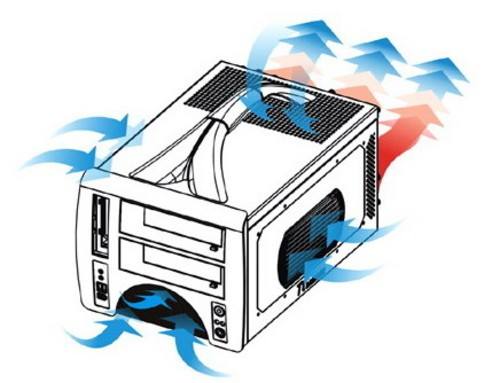

Perolakan haba:

Perolakan semulajadi terutamanya menggunakan daya keapungan yang disebabkan oleh perbezaan ketumpatan bendalir suhu tinggi dan rendah untuk menukar haba. Ia adalah kaedah pelesapan haba pasif, yang sesuai untuk persekitaran dengan nilai kalori yang rendah. Dalam telefon bimbit, modul optik dan produk terminal lain, pemindahan haba perolakan semula jadi digunakan terutamanya.

Pemindahan haba perolakan paksa ialah kaedah pelesapan haba yang cekap yang disebabkan oleh mempercepatkan pertukaran haba bendalir melalui sumber kuasa luaran seperti pam dan kipas, yang memerlukan pelaburan ekonomi tambahan. Ia sesuai untuk keadaan nilai kalori yang besar dan persekitaran pelesapan haba yang lemah; Penyejukan kipas biasanya digunakan untuk modul optik yang berfungsi dalam kabinet atau suis, yang merupakan pemindahan haba perolakan paksa biasa.

Sinaran haba:

Proses penghantaran tenaga melalui gelombang elektromagnet. Sinaran terma ialah proses pemancaran gelombang elektromagnet apabila suhu sesuatu objek lebih tinggi daripada sifar mutlak. Pemindahan haba antara dua objek melalui sinaran haba dipanggil pemindahan haba sinaran. Kaedah pelesapan haba ini kurang digunakan dalam reka bentuk terma kerana kecekapannya yang lemah.
