pengetahuan paip haba dan perkara utama reka bentuk
Pertimbangan dalam reka bentuk paip haba
Paip haba banyak digunakan dalam reka bentuk pelesapan haba semasa, termasuk komputer riba dan telefon bimbit biasa kita. Faktor-faktor berikut perlu dipertimbangkan dalam reka bentuk paip haba:
heatpipe Qmax atau sumber haba.
suhu bekerja.
bahan tembaga.
cecair kerja.
Struktur Wick.
Panjang dan diameter paip haba.
kawasan hubungan haba.
kawasan hubungan pemeluwap.
arah graviti.
Pengaruh lenturan dan kerataan paip haba.
Bahan apa yang boleh digunakan untuk membina paip haba?
Pipa haba kebanyakannya adalah paip keluli tanpa logam, dan bahan yang berbeza dapat digunakan sesuai dengan keperluan yang berbeza, seperti tembaga, aluminium, keluli karbon, keluli tahan karat, keluli aloi, dan lain-lain. Pipa ini boleh berbentuk bulat atau berbentuk khas. Seperti paip bujur, persegi, segi empat tepat, rata, beralun dan lain-lain. Diameter paip antara 2mm hingga 200mm atau lebih besar lagi. Panjangnya boleh berkisar antara beberapa milimeter hingga lebih dari 100 meter. Tembaga dan aluminium kebanyakannya digunakan sebagai bahan mentah dalam kebanyakan penyelesaian reka bentuk. Logam bukan ferus digunakan sebagai paip terutamanya untuk memenuhi keperluan keserasian dengan cecair kerja.

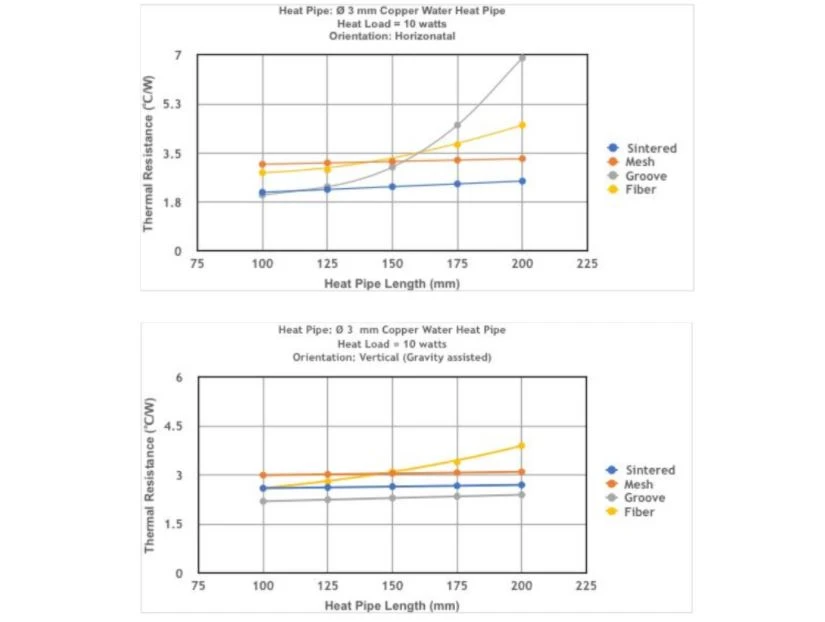

Apakah struktur sumbu? Bagaimana ia mempengaruhi prestasi paip haba?
Struktur alur:
Had kapilari adalah yang paling rendah, tetapi kesannya adalah yang terbaik apabila kondensor terletak di atas penyejat.
Struktur mesh:
mempunyai inti kapas yang paling seragam, dan prinsip kerja isevaporator terletak di atas pemeluwap.
Struktur bersinter:
Prestasi yang terbaik adalah mengikut arah graviti. Oleh kerana teras logam serbuk sinter terikat ke dinding paip melalui logam, konduksi haba dari dinding paip ke teras atau sebaliknya adalah yang terbaik dari empat teras biasa.

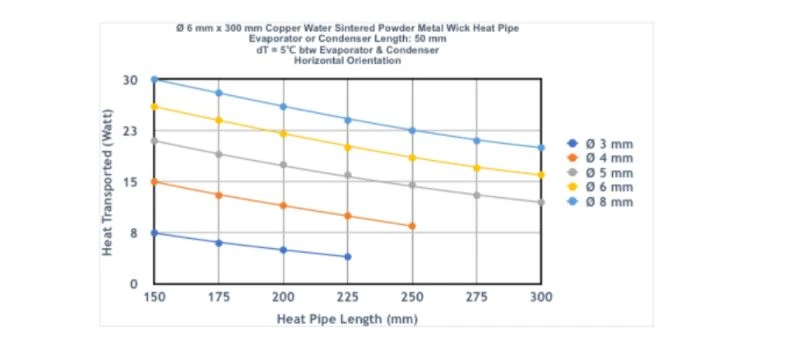

Bagaimana panjang dan diameter paip haba mempengaruhi prestasi?
Perbezaan tekanan wap antara kondensor dan penyejat menentukan kadar perambatan wap antara kondensor dan penyejat. Di samping itu, diameter dan panjang paip haba akan mempengaruhi kelajuan penghantaran wap, jadi ia mesti dipertimbangkan dalam reka bentuk paip haba.

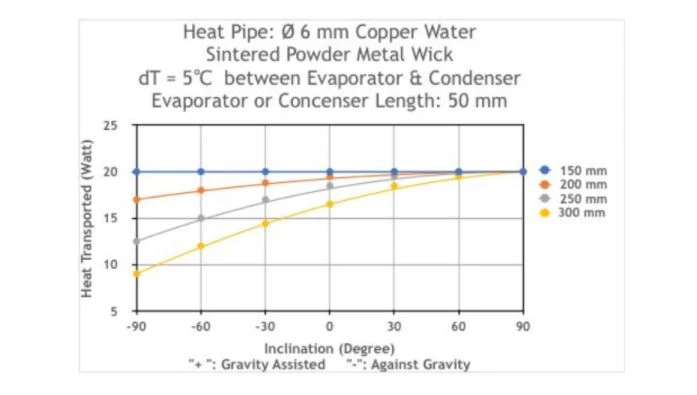

Bagaimanakah orientasi mempengaruhi prestasi paip haba?
Tstruktur dengan had kapilari yang tinggi dapat mengatasi graviti dan memindahkan lebih banyak cecair kerja dari kondensor ke penyejat. Walau bagaimanapun, seperti yang telah disebutkan sebelumnya, penyerap haba teras logam serbuk sinter dengan had kapilari yang paling tinggi berfungsi paling baik dalam keadaan yang dibantu oleh graviti (penyejat berada di atas kondensor), lihat gambar di bawah mengenai gravitiorientasi ke prestasi paip haba.

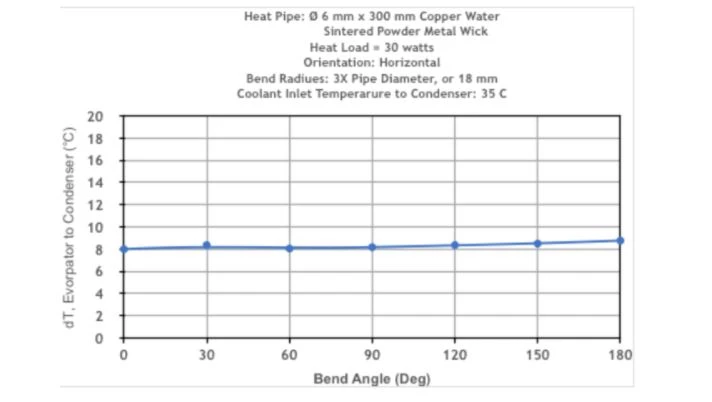

Bagaimana lenturan paip haba mempengaruhi prestasi?
Sekiranya paip panas dibengkokkan terlalu ketat, sumbu boleh retak (serbuk logam serbuk) atau runtuh dan dijepit (wire mesh). Oleh itu, lenturan paip haba dapat mengurangkan haba yang dapat dipancarkan. Hasil eksperimen menunjukkan bahawa jika jejari lenturan sama dengan atau lebih besar daripada 3 kali diameter paip panas, lenturan tidak akan mempengaruhi prestasi dengan jelas.

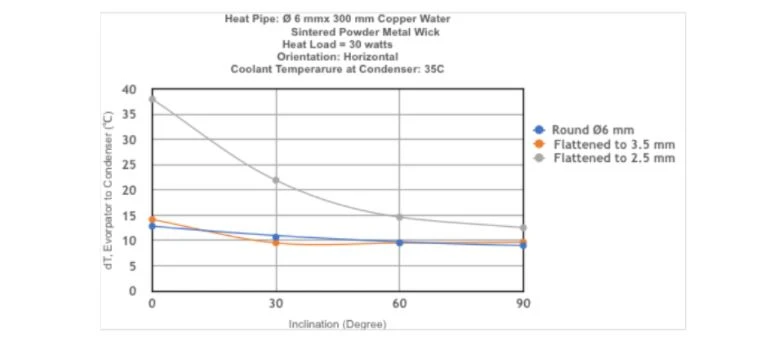

Bagaimana meratakan prestasi paip haba?
Sekiranya paip haba diratakan, ketebalan paip haba akan dikurangkan. Oleh itu, perataan paip haba yang berlebihan akan mengurangkan haba yang dapat disebarkan dan bahkan menyekat aliran wap sepenuhnya. Hasil eksperimen menunjukkan bahawa perataan yang betul tidak akan mempengaruhi prestasi, tetapi perataan berlebihan akan mempengaruhi prestasi. Sekiranya ketebalan saluran stim selepas meratakan lebih besar daripada 2mm, prestasi tidak akan berkurang berbanding dengan paip bulat.

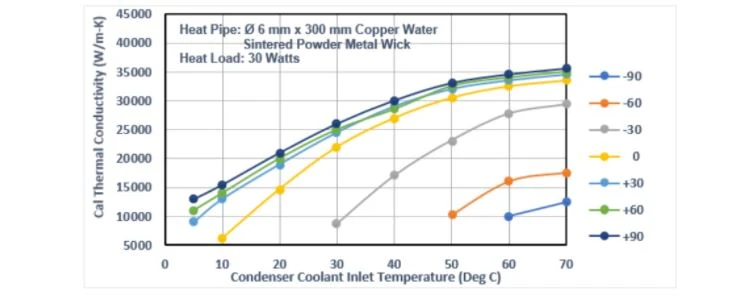

Bagaimana suhu kerja paip haba mempengaruhi prestasi?
Suhu kerja paip haba akan mempengaruhi prestasi paip haba. Semakin tinggi suhu, semakin baik prestasi hingga tahap tertentu. Ini disebabkan oleh kelikatan cecair kerja yang lebih rendah pada suhu yang lebih tinggi, yang membolehkan lebih banyak cecair kerja mengalir dari penyejat ke teras minyak melalui kondensor. Pada suhu yang lebih tinggi, cecair kerja juga dapat menjadi lebih mudah menguap ke keadaan gas.
Adakah paip haba boleh dipercayai?
Paip haba tidak mempunyai bahagian yang bergerak dan mempunyai kebolehpercayaan yang sangat tinggi. Walau bagaimanapun, mesti berhati-hati dalam reka bentuk dan pembuatan paip haba. Dua faktor pembuatan akan mengurangkan kebolehpercayaan paip haba: sesak dan kebersihan. Sebarang kebocoran pada paip haba akhirnya akan menyebabkan paip haba gagal. Beberapa faktor luaran juga dapat memendekkan jangka hayat paip panas, seperti penurunan, getaran, hentakan daya, kejutan terma dan persekitaran yang menghakis.
