Penyelesaian penyejukan penyongsang fotovoltaik

Penyongsang juga dikenali sebagai pengatur bekalan kuasa, proses menukar tenaga DC kepada tenaga AC dipanggil penyongsang, litar untuk melengkapkan fungsi penyongsang dipanggil litar penyongsang, peranti untuk merealisasikan proses penyongsang dipanggil peralatan penyongsang atau penyongsang. Dalam sistem penjanaan tenaga suria, kecekapan penyongsang merupakan faktor penting untuk menentukan kapasiti sel suria dan bateri. Kegagalan penyongsang fotovoltaik akan membawa kepada penutupan sistem fotovoltaik, secara langsung membawa kehilangan penjanaan kuasa, jadi kebolehpercayaan yang tinggi adalah indeks teknikal penting penyongsang fotovoltaik.

Pelesapan haba yang baik bagi penyongsang fotovoltaik adalah syarat penting untuk memastikan operasi kebolehpercayaan yang tinggi. Oleh itu, simulasi haba pada permulaan reka bentuk penyongsang telah menjadi masalah pertama yang perlu dipertimbangkan oleh pengeluar penyongsang fotovoltaik.

Gambarajah skematik model simulasi dan parameter (1):

Suhu ambien: 55⁰C, penggunaan haba reaktor: 700W.

Dengan mengandaikan bahawa galangan sistem ialah 80Pa, gambarajah lengkung monomer yang diubah suai melalui kipas radiator adalah seperti berikut:

Gambarajah skematik model simulasi dan parameter (2):

Gambar rajah skematik dan parameter model simulasi skema reka bentuk radiator:

Spesifikasi sink haba:

Saiz: W236*L200*H304mm

sirip :

Ketebalan: 0.6mm

Jarak gigi: 3.0mm

Bilangan gigi: 77 sirip

Spesifikasi paip haba:

D8 tiub tersinter atau tiub gentian;

Gunakan paip haba jenis U 24pcs (susun atur satu lapisan) dan paip haba jenis L 48pcs (susun atur dua lapisan);

Gunakan 4258 tampal pateri suhu rendah untuk pematerian;

Substrat: Plat AL ditambah plat kuprum (kawasan sumber haba IGBT)

Berbanding dengan paip haba dua lapisan, paip haba satu lapisan mempunyai kos yang lebih rendah dan kecekapan pelesapan haba yang lebih tinggi.

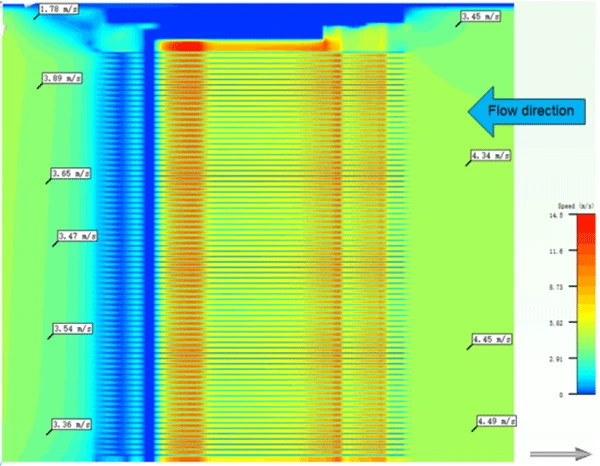

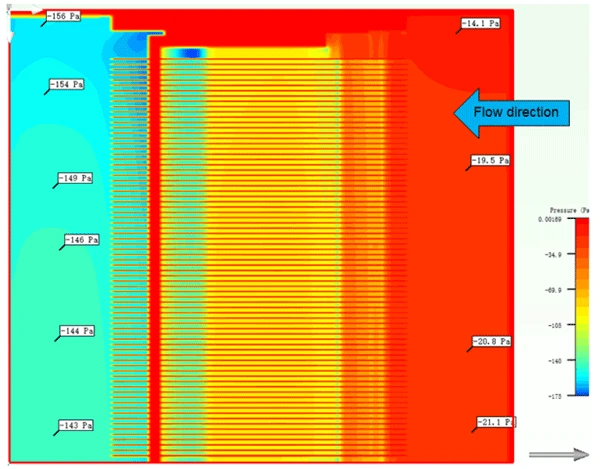

Gambar simulasi sink haba

Gambar rajah skema simulasi tahap resapan suhu modul NTC:

Ringkasan data simulasi skim penyejukan penyongsang fotovoltaik:
