Semburan Penyejukan penyelesaian terma aplikasi teknologi penyejukan
Pembangunan sistem elektronik berprestasi tinggi mengemukakan keperluan yang lebih tinggi dan lebih tinggi untuk kapasiti pelesapan haba. Penyelesaian haba tradisional adalah untuk memasang penukar haba pada sink haba, dan kemudian pasangkan sink haba ke bahagian belakang cip. Saling sambungan ini mempunyai bahan sambung antara muka terma (TIMS), yang menghasilkan rintangan haba tetap dan tidak boleh diatasi dengan memperkenalkan penyelesaian penyejukan yang lebih berkesan. Penyejukan terus pada bahagian belakang cip akan menjadi lebih berkesan, tetapi penyelesaian saluran mikro penyejuk sedia ada akan menghasilkan kecerunan suhu pada permukaan cip.
Penyelesaian penyejukan cip yang ideal ialah penyejuk semburan dengan saluran keluar penyejuk teragih. Ia secara langsung menggunakan cecair penyejuk dalam sambungan dengan cip, dan kemudian menyemburkannya secara menegak ke permukaan cip, yang boleh memastikan bahawa semua cecair pada permukaan cip mempunyai suhu yang sama dan mengurangkan masa sentuhan antara penyejuk dan cip. Walau bagaimanapun, penyejuk semburan sedia ada mempunyai kelemahan, sama ada kerana ia mahal berdasarkan silikon, atau diameter muncung dan proses penggunaannya tidak serasi dengan proses pembungkusan cip.

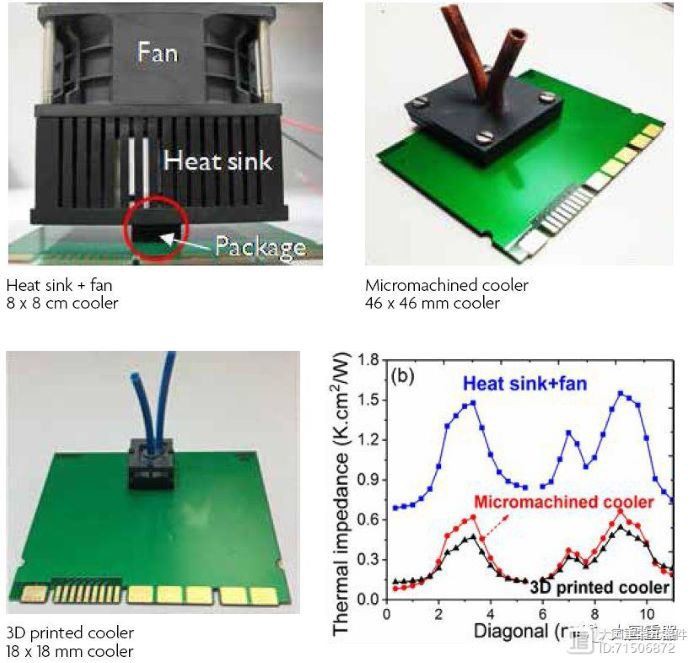

IMEC telah membangunkan penyejuk cip semburan baharu. Pertama, polimer tinggi digunakan untuk menggantikan silikon untuk mengurangkan kos pembuatan; Kedua, menggunakan teknologi pembuatan percetakan 3D berketepatan tinggi, bukan sahaja muncung hanya 300 mikron, tetapi juga peta haba dan struktur dalaman yang kompleks boleh dipadankan melalui penyesuaian reka bentuk grafik muncung, dan kos pembuatan dan masa dapat dikurangkan.
Penyejuk semburan IMEC mencapai kecekapan penyejukan yang tinggi. Pada kadar aliran penyejuk 1 L / min, peningkatan suhu cip setiap 100W / cm2 kawasan tidak boleh melebihi 15 darjah . Kelebihan lain ialah tekanan yang dikenakan oleh titisan tunggal adalah serendah 0.3bar melalui reka bentuk dalaman pintar. Penunjuk prestasi ini melebihi nilai standard penyelesaian penyejukan tradisional. Dalam penyelesaian tradisional, hanya bahan antara muka terma boleh menyebabkan kenaikan suhu 20-50 darjah . Sebagai tambahan kepada kelebihan pembuatan yang cekap dan kos rendah, saiz penyelesaian IMEC jauh lebih kecil daripada penyelesaian sedia ada, yang lebih sepadan dengan saiz pakej cip dan menyokong pengurangan pakej cip dan penyejukan yang lebih cekap.
