Rujukan Reka Bentuk Ruang Wap
Ruang wap secara langsung juga dipanggil kebuk wap, yang secara amnya dipanggil paip haba satah, plat penyamaan suhu dan plat penyamaan haba dalam industri. Dengan peningkatan berterusan ketumpatan kuasa cip, VC telah digunakan secara meluas dalam pelesapan haba CPU, NP, ASIC dan peranti berkuasa tinggi yang lain.

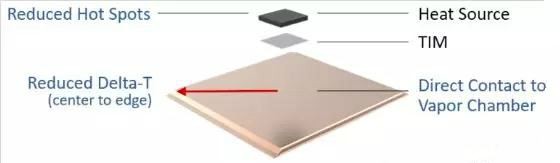

Heatsink VC lebih baik daripada heatsink paip haba atau substrat logam:
Walaupun VC boleh dianggap sebagai paip haba planar, ia masih mempunyai beberapa kelebihan teras. Ia mempunyai kesan penyamaan suhu yang lebih baik daripada logam atau paip haba. Ia boleh menjadikan suhu permukaan lebih seragam (mengurangkan bintik panas). Kedua, menggunakan radiator VC boleh membuat sentuhan langsung antara sumber haba dan peralatan, untuk mengurangkan rintangan haba; Paip haba biasanya perlu dibenamkan ke dalam substrat.

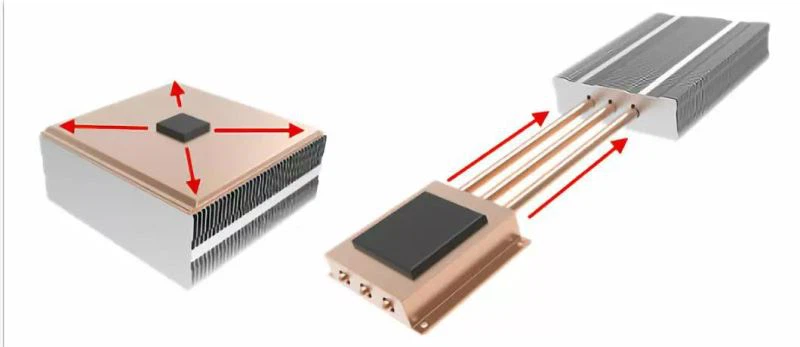

Gunakan VC untuk menyamakan suhu dan bukannya memindahkan haba seperti paip haba:
Paip haba adalah pilihan ideal untuk menyambungkan sumber haba ke sirip distal, terutamanya untuk laluan yang agak berliku-liku. Walaupun laluannya lurus dan haba perlu dipindahkan dari jauh, paip haba lebih banyak digunakan daripada VC. Ini adalah perbezaan utama antara paip haba dan VC. Paip haba memberi tumpuan kepada pemindahan haba.
Gunakan VC apabila anggaran terma ketat:
Suhu ambien maksimum produk tolak suhu maksimum die dipanggil bajet terma. Untuk kebanyakan aplikasi luar, nilai ini lebih besar daripada 40 ℃.
Kawasan VC hendaklah sekurang-kurangnya 10 kali ganda luas sumber haba：
Biasa dengan paip haba, kekonduksian terma VC meningkat dengan pertambahan panjang. Ini bermakna VC dengan saiz yang sama dengan sumber haba mempunyai sedikit kelebihan berbanding substrat kuprum. Luas VC hendaklah sama atau lebih besar daripada sepuluh kali luas sumber haba. Apabila belanjawan terma besar atau isipadu udara besar, ini mungkin tidak menjadi masalah. Walau bagaimanapun, secara amnya, permukaan bawah asas perlu lebih besar daripada sumber haba.
Faktor Pertimbangan Lain:
Saiz: Secara teorinya, tiada had saiz, tetapi panjang dan lebar VC yang digunakan untuk menyejukkan peralatan elektronik jarang melebihi 300-400 mm.
Ketebalan VC konvensional adalah antara 2.5-4.0mm.
Ketumpatan Kuasa: Aplikasi ideal VC ialah ketumpatan kuasa sumber haba lebih besar daripada 20 W / cm2,
tetapi banyak peralatan sebenarnya melebihi 300 W / cm2.
Rawatan Permukaan: Bersalut nikel sering digunakan
Suhu Kerja：VC boleh menahan pelbagai hentakan sejuk dan haba, tetapi julat suhu kerja biasa ialah 1-100 ℃.
Tekanan:VC biasanya direka untuk menahan tekanan 60 psi sebelum ubah bentuk. Banyak produk sebenar boleh sehingga 90 PSI.
